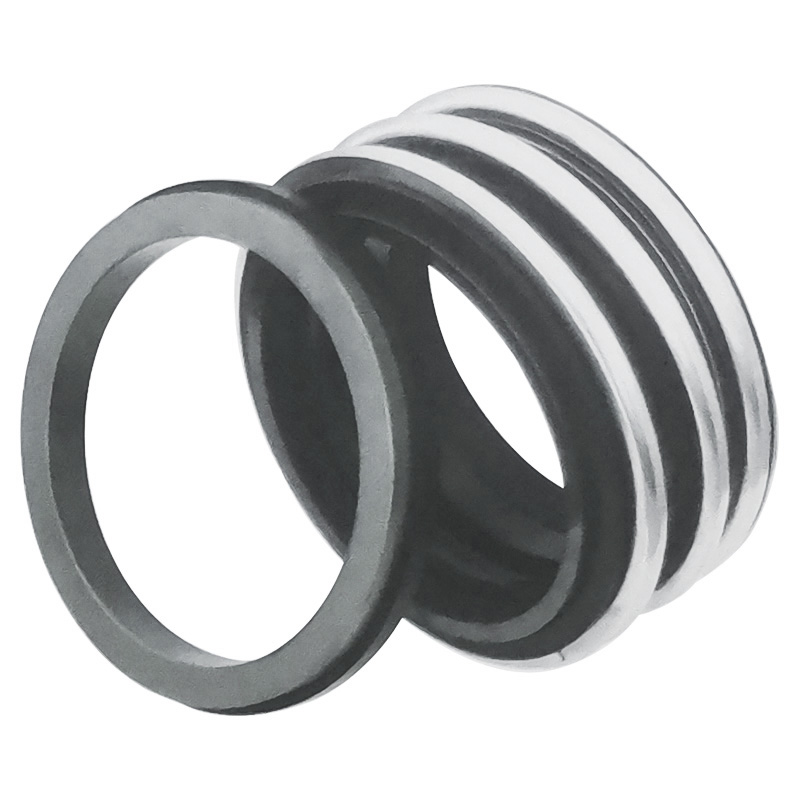

單端面/非平衡型/任意旋向/橡膠波紋管
BX1(MG1)系列是最常用的密封。橡膠波紋管不能承受扭應力。它設計精巧,具有多種功能,如:推動動環,既是次級密封件,又作為動環的驅動件。動環通過L環和彈簧傳動,不用粘結。動環可更換成各種材料?？稍诤蓄w粒的廢水,污水中應用。

運行參數

規格:10~110mm
壓力:≤1.2Mpa
溫度:-20℃～120℃
線速度:10m/s
軸向竄動量:士0.5mm

材料組合

密封端面:石墨、碳化硅、碳化鎢、氧化鋁
輔助密封丁腈膠、氟橡膠、乙丙膠
金屬構件:不銹鋼
